Aplicação do aperto angular e valores específicos garante vedação, alinhamento estrutural e durabilidade do conjunto
O Toyota Yaris fabricado a partir de 2018, equipado com o motor 1NR-FBE 1.3L 16V Flex Dual VVT-i, exige atenção rigorosa aos torques e à sequência de aperto durante intervenções no conjunto mecânico, assim como a ampla maioria dos veículos vendidos no Brasil. Com potência de até 101 cv no etanol a 5.600 rpm e torque máximo de 12,9 kgf.m a 4.000 rpm, esse conjunto motriz trabalha com fixações dimensionadas para suportar variações térmicas e esforços estruturais elevados.
Ao executar serviços que envolvam desmontagem do motor, o profissional deve compreender que o torque aplicado não é apenas um número, mas parte do projeto estrutural do conjunto. No cabeçote, por exemplo, o aperto segue critério técnico com aplicação inicial de 32 Nm, seguida por dois estágios angulares de 90° cada. Esse método combina torque e ângulo para garantir alongamento controlado dos parafusos, assegurando carga de aperto uniforme e vedação adequada da junta. A polia do virabrequim requer 164 Nm, valor que garante fixação segura diante das variações de carga torsional. Já a engrenagem do comando deve ser apertada com 54 Nm, enquanto o volante do motor recebe 78 Nm. Cada componente possui especificação própria porque suporta tipos diferentes de esforço mecânico.
Nas capas de biela, o procedimento também envolve dois estágios: 15 Nm iniciais e posterior aplicação de 90°. O mesmo conceito se aplica às capas de mancal principal, com aperto inicial de 30 Nm e complemento angular de 90°. Esse padrão confirma o uso de parafusos que trabalham com controle de deformação elástica, exigindo precisão no processo. Elementos de vedação e fechamento inferior do motor também seguem valores definidos. A tampa inferior do motor recebe 5 Nm. O cárter deve ser apertado com 21 Nm, enquanto o bujão do cárter exige 30 Nm. A bomba d’água trabalha com 21 Nm de torque. A guia da corrente e o bico de óleo são fixados com 10 Nm. Na transmissão manual, os parafusos de fixação operam com 52 Nm.

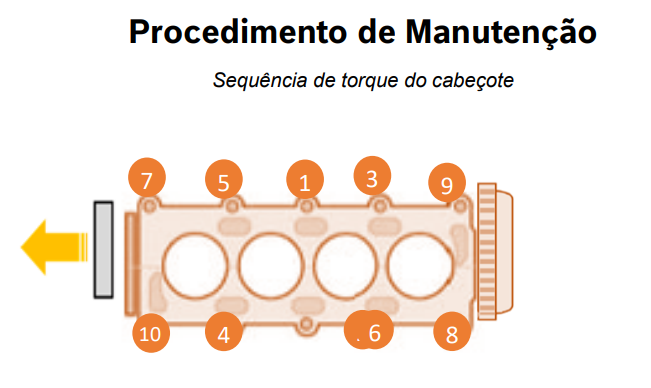

O descumprimento da sequência ou dos valores pode gerar empenamento do cabeçote, falhas de vedação, desalinhamento de mancais e comprometimento da lubrificação. Em motores com comando variável Dual VVT-i, qualquer distorção estrutural influencia diretamente sincronismo, desempenho e consumo. A aplicação correta do torque depende de ferramenta calibrada e da execução do aperto na ordem determinada pelo fabricante, sempre do centro para as extremidades no caso do cabeçote. O controle angular deve ser feito com medidor apropriado, evitando estimativas visuais.
