Motor aspirado equipou o SUV de 2016 a 2021
Fundamental para o funcionamento do motor, o corpo de borboleta permite a passagem de ar para o sistema de admissão, através do comando pelo pedal do acelerador. Dessa forma, para ajudar na análise dos sinais elétricos desse componente, que nos veículos atuais tem comando eletrônico, a revista O Mecânico exibe o procedimento de diagnóstico do corpo de borboleta do Jeep Compass com motor 2.0 Tigershark.

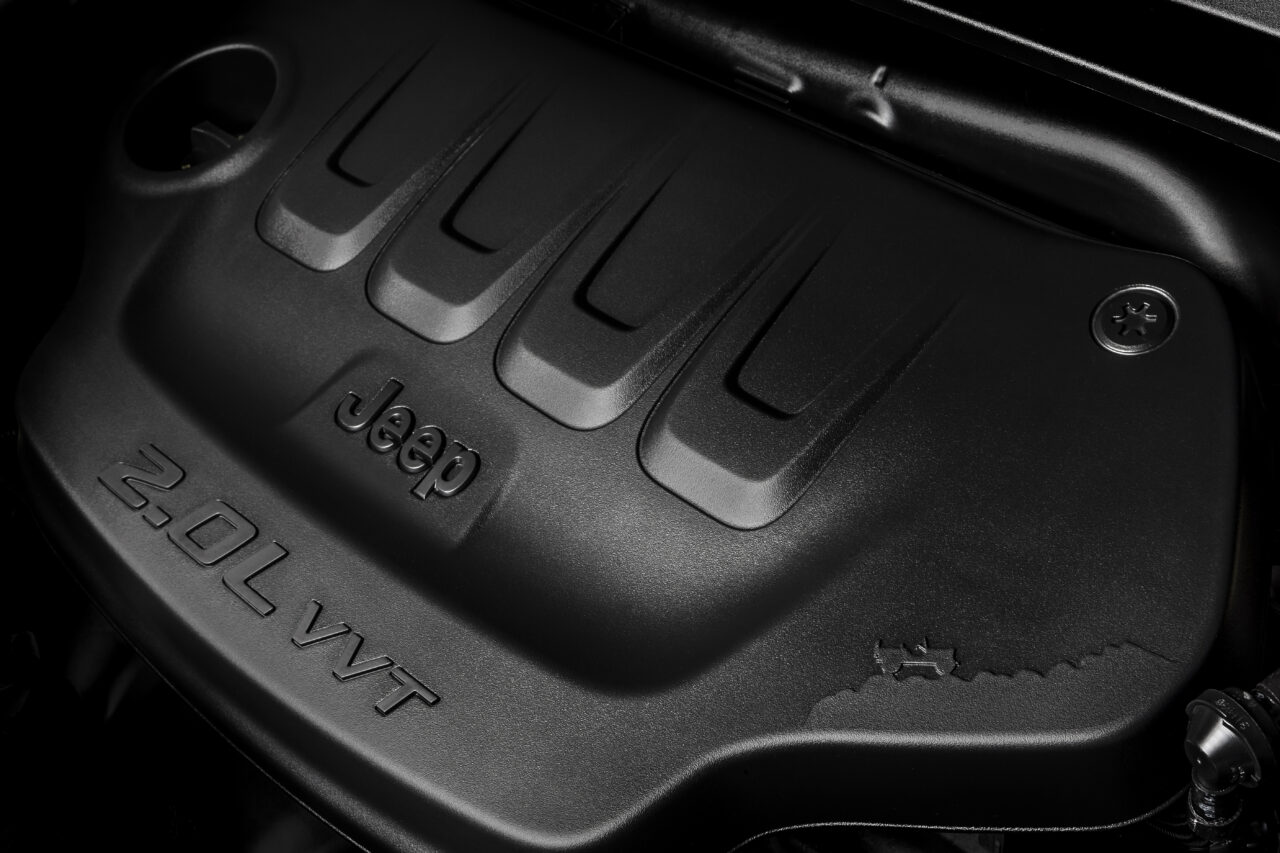

Em seu lançamento, o SUV da Jeep tinha opção do motor 2.0 aspirado da família Tigershark, que tem bloco e cabeçote de alumínio e entrega 166 cv de potência máxima e 20,5 kgfm de torque, atrelado a uma transmissão automática de seis marchas. Os valores de referência apresentados são válidos para esse motor.

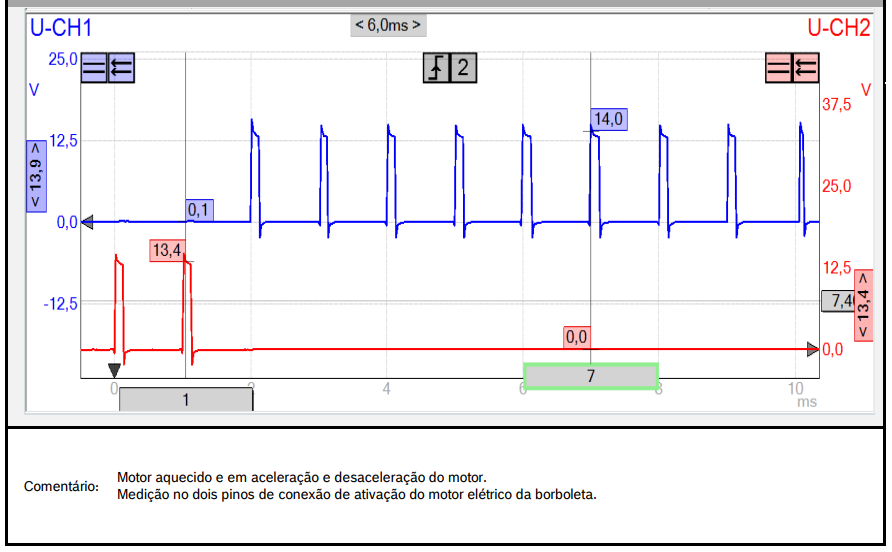

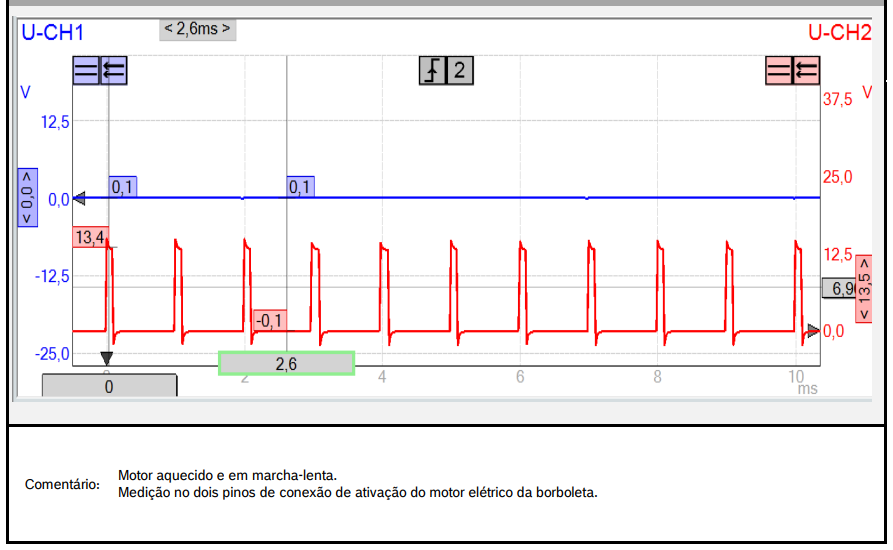

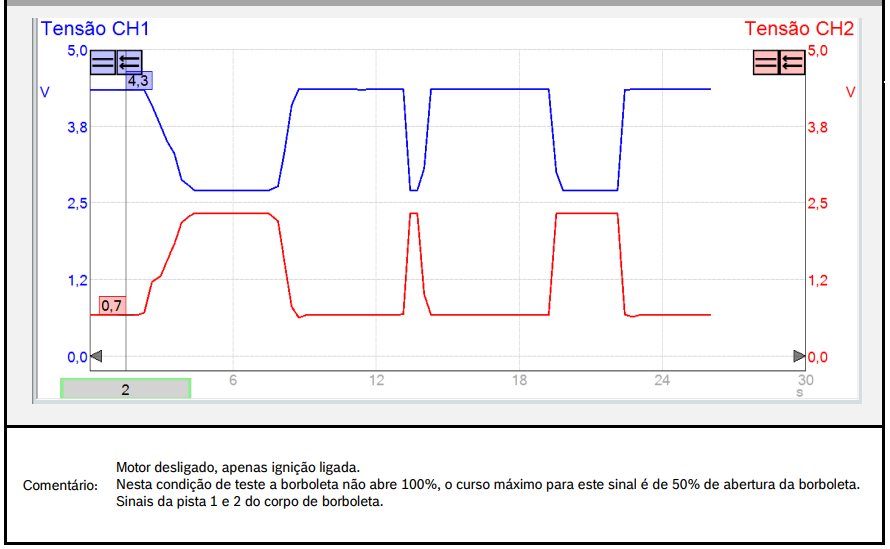

Para iniciar a análise do corpo de borboleta de aceleração, é preciso conectar o osciloscópio nos pinos 1 e 2 do componente, comparando os sinais do veículo em teste com os sinais de referência, conforme as condições de aceleração abaixo.
