Quebras ou rupturas nos fios podem afetar o funcionamento do componente
As válvulas injetoras, popularmente conhecidas como bicos injetores, são responsáveis por liberar a passagem do combustível para ser queimado na câmara de combustão. Assim, problemas nesse componente podem causar falhas no motor e, pensando nisso, a Revista O Mecânico mostra como verificar as conexões elétricas dos bicos injetores.
Os valores e o diagrama de conexões apresentados são válidos para o Toyota Etios quando equipado com o motor aspirado de quatro cilindros e 1.5 litro, de código 2NR-FE, que entrega 107 cv com comando de válvulas variável Dual VVT-i.

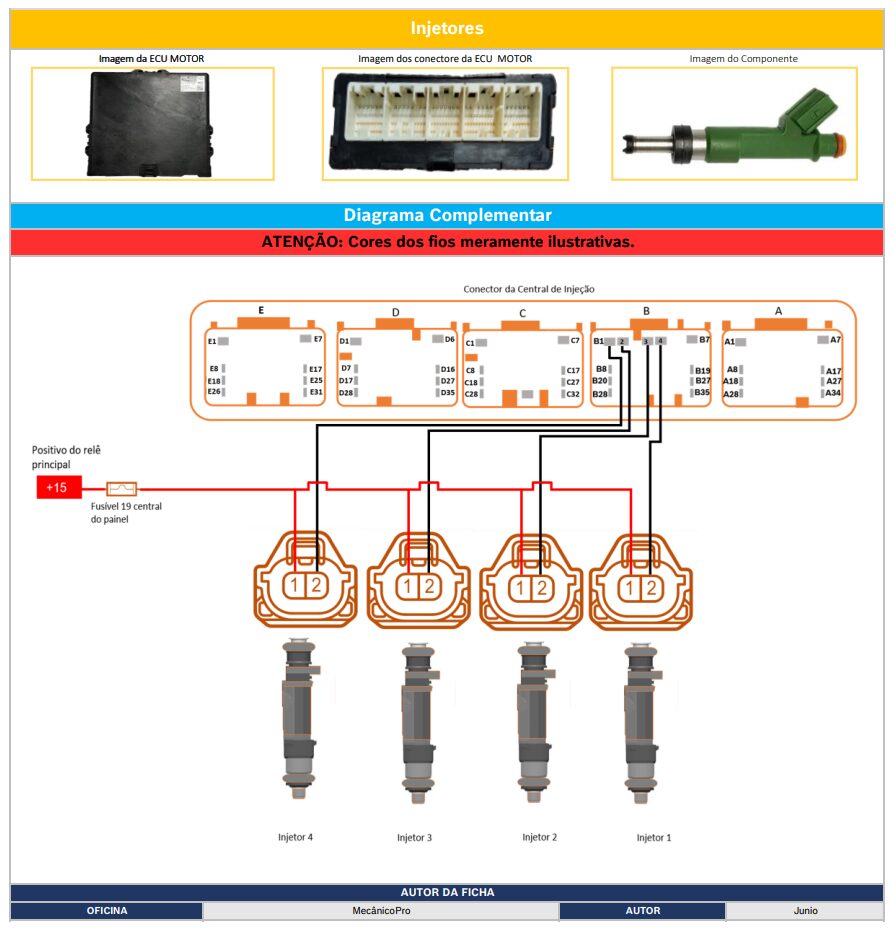

Para analisar a situação dos bicos injetores, é necessário verificar a continuidade do sinal elétrico entre os pinos de conexão do injetor na ECU, conforme imagem de referência.
Também, é útil medir a resistência elétrica entre os pinos 1 e 2 dos bicos injetores, que deve ser de 14 Ω na condição de 30 °C, com tolerância de 0,5 Ω para mais ou para menos.
